Sentinel之计数统计及限流核心逻辑

引言

上篇文章分析了Sentinel的4种限流器的实现。其中有3种限流器都用到了node.passQps()去获取qps。本篇文章我们就基于这个来分析，看看这些个统计信息是怎么维护的。

源码分析

Node

在我们阅读源代码之前，我觉得有必要先介绍一下Sentinel里面的各种Node（摘自官方文档）：

StatisticNode：最为基础的统计节点，包含秒级和分钟级两个滑动窗口结构。

DefaultNode：链路节点，用于统计调用链路上某个资源的数据，维持树状结构。

ClusterNode：簇点，用于统计每个资源全局的数据（不区分调用链路），以及存放该资源的按来源区分的调用数据（类型为 StatisticNode）。特别地，Constants.ENTRY_NODE 节点用于统计全局的入口资源数据。

EntranceNode：入口节点，特殊的链路节点，对应某个 Context 入口的所有调用数据。Constants.ROOT 节点也是入口节点。

如果你是刚接触Sentinel，对于上面这些描述可能不是非常理解，没关系，有个概念就可以了，后面碰到的时候还会详细分析。

滑动窗口的统计

下面我们直奔源代码com.alibaba.csp.sentinel.node.StatisticNode#passQps

前面提到StatisticNode包含妙计和分钟级两个滑动窗口，这里的rollingCounterInSecond就是那个秒级的滑动窗口。默认情况下，内部分成2个子窗口，500ms一个。passQps()就是滑动窗口上统计的请求数量除以窗口的长度（rollingCounterInSecond的窗口长度为1s）。我们继续看rollingCounterInSecond.pass()：

可以看到滑动窗口内的每个子窗口（MetricBucket）上也都有计数，滑动窗口的计数就是把每个子窗口的计数汇总起来。

滑动窗口的滑动

滑动窗口之所以称之为滑动窗口，说明它是动态的，会随着时间向前滑动的，我们看看它是怎么滑的：

首先根据当前时间计算其在滑动窗口里的位置idx，然后再计算这个子窗口的起始时间windowStart。再根据idx去取当前处于该位置的子窗口，最后比较新旧2个子窗口。总共存在4种情况：

旧窗口不存在，这只能是第一次访问的时候，此时我们创建一个新的子窗口（WindowWrap）对象并放入对应位置

旧窗口和新窗口的windowStart相等，代表是同一个窗口，无需切换

旧窗口的windowStart更小，说明旧窗口已经过期了，这种场景需要用新窗口的数据重置旧窗口

新窗口的windowStart更小，说明可能发生了时间回拨，这里虽然创建并返回了一个新的子窗口，但是并没有改变滑动窗口内的子窗口。所以，对于时间回拨，Sentinel使用了之前的窗口。但是为什么不能直接返回old呢？

我们回顾一下请求的执行链路：请求通过限流器时，先要调用currentWindow()方法根据当前时间把窗口滑动到对应的位置，接着从滑动窗口上获取计数统计信息（qps或并发数），再结合本次请求要获取的permits判断是否通行。如果可以通行，我们还需要增加当前子窗口上的并发数和qps。

SlotChain

这里再插入一段关于Sentinel SlotChain的介绍，以便于你更好的理解本文。

Sentinel是基于一系列的Slot组成的SlotChain来实现其限流降级功能的。这个Slot和SlotChain有点像我们常见的Filter和FilterChain，都是基于责任链模式设计的。下图列出了内置的一些核心Slot，后文我们会提到NodeSeletorSlot、ClusterBuilderSlot、StatisticSlot以及FlowSlot

另外，每个resource对应1个SlotChain实例。而SlotChain内的Slot实例，对于多数的Slot都是单例的，只有2个例外：NodeSelectorSlot和ClusterBuilderSlot，这2个都是每个resource1个实例。

滑动窗口上统计数据的维护

StatisticSlot

维护的代码在StatisticSlot里：

StatisticSlot里维护了三类Node：

DefaultNode，由请求资源resource + 上下文contenxt共同决定。维护调用链路的请求数据。主要用于RuleConstant.STRATEGY_CHAIN这种限流策略

OriginalNode，类型为StatisticNode。维护调用方的请求数据。主要用于对调用方限流。不过前提是需要显式调用ContextUtil.trueEnter(String name, String origin)传入origin

Constants.ENTRY_NODE，类型为ClusterNode，只用于服务提供方，全局只有一个实例，维护应用级别的请求数据。主要用于系统自适应保护。

这三类Node分别用于不同的限流维度，上面也都有提到。下面我们就看看维护好的统计数据，是如何在限流时发挥作用的。

限流核心逻辑

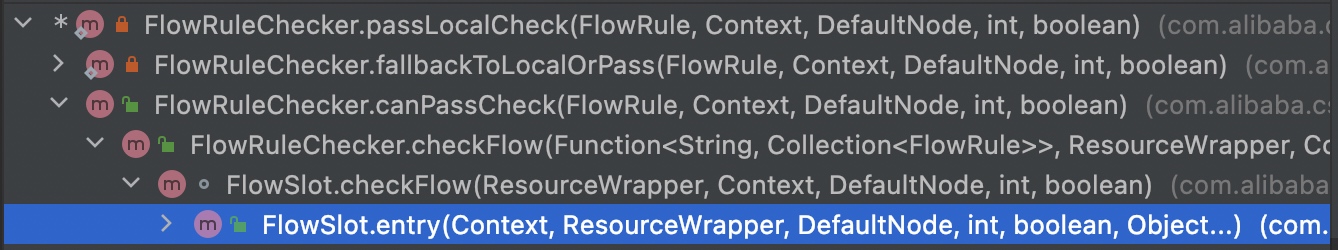

限流相关的逻辑在FlowSlot里，下面是调用链路，我们仅以单机限流为例进行分析。

限流核心逻辑总结

关于限流的核心逻辑这里我再总结一下：

根据请求的资源获取对应的限流规则列表

判断本次请求是否可以通过每个限流规则

根据规则和请求上下文获取限流维度
根据限流维度获取对应的统计节点
根据统计节点上的统计数据以及本次请求需要的permits判断是否能通行

所有规则通过则请求放行，一旦不通过，直接抛出FlowException

限流规则

这里列出了限流规则的一些重要属性，参考：官网介绍

Field	说明	默认值
resource	资源名，资源名是限流规则的作用对象	ㅤ
count	限流阈值	ㅤ
grade	限流阈值类型，QPS 模式（1）或并发线程数模式（0）	QPS 模式
limitApp	流控针对的调用来源	default，代表不区分调用来源
strategy	调用关系限流策略：直接、链路、关联	根据资源本身（直接）
controlBehavior	流控效果（直接拒绝/WarmUp/匀速+排队等待/WarmUpRateLimit），不支持按调用关系限流	直接拒绝
clusterMode	是否集群限流	否
refResource	链路策略下代表场景名称或入口名称、关联策略下代表关联资源名	ㅤ

三种限流策略

其中对于限流规则的三种不同的限流策略我也做了一个总结，有助于更好的理解：

direct策略：直接，最容易理解，只有三种场景

不指定调用方：对资源整体限流
明确指定调用方：对明确指定的调用方对资源的请求限流
指定other调用方：对未配置限流规则的调用方对资源的请求限流

relate策略：可以把多个资源共享同一个统计信息，比如可以给a、b这2个资源配置relate策略，且refResource为c的限流配置，此时对a、b、c这三个资源的请求会共用统计信息。比如有3个接口都是对同一张表的访问，我们可以对它使用此策略来达到效果。不过此时a、b两个策略对于限流的阈值配置是可以不同的，请求也会根据原请求资源去匹配对应的配置，而资源c的请求并不会被限流

chain策略：可以针对某一条链路限流，有链路的概念，那么请求的时候必须得有明确的context。context可以理解为入口、场景。那么此策略下可以对某些场景下对某些资源的请求做限流，而其他场景对此资源的请求不受影响

ClusterNode

ClusterNode上的统计数据是在哪里维护的呢？其实每个DefaultNode都会关联一个ClusterNode，并且在统计自身的时候也会把统计信息应用到ClusterNode上

低开销获取时间戳

在分析滑动窗口代码的时候我发现关于时间戳的获取，Sentinel并没有每次都去调用System.currentTimeMillis()。而是采用了“缓存”的形式，RUNNING状态下每毫秒更新一下：

这种方式的意义在于提升性能，因为在高并发下，System.currentTimeMillis()的开销较高。如果你感兴趣，可以看看这篇文章低开销获取时间戳

关于时间回拨的思考

前文分析的时候，也提到了时间回拨：在滑动窗口滑动时，Sentinel对于时间回拨的策略是不处理，维持当前滑动窗口不滑动。这里我们再细想一下，假设真的发生了时间回拨，会造成什么影响。

我们极端一点，假设时间回拨了10分钟，这个时候这10分钟的请求都会用同一个滑动子窗口的统计数据。所以如果发生了时间回拨，那回拨之后到当前时间内的请求都会算在当前子窗口上，可能会造成一定的误限流。当然这里只看了回拨对这一条链路的影响，其他的点没有深入考虑。
