引言

最近在看限流相关的内容，那自然不能不看国内限流框架的翘楚——大名鼎鼎的Sentinel了。Sentinel相关的学习和分析将分为2篇内容来记录，本篇重点关注Sentinel实现的几种限流算法。

官方介绍

我们先看看官方介绍里针对限流这个模块的说明：

2.2 QPS流量控制当 QPS 超过某个阈值的时候，则采取措施进行流量控制。流量控制的手段包括下面 3 种，对应 FlowRule 中的 controlBehavior 字段：
直接拒绝（RuleConstant.CONTROL_BEHAVIOR_DEFAULT）方式。该方式是默认的流量控制方式，当QPS超过任意规则的阈值后，新的请求就会被立即拒绝，拒绝方式为抛出FlowException。这种方式适用于对系统处理能力确切已知的情况下，比如通过压测确定了系统的准确水位时。具体的例子参见 FlowqpsDemo。
冷启动（RuleConstant.CONTROL_BEHAVIOR_WARM_UP）方式。该方式主要用于系统长期处于低水位的情况下，当流量突然增加时，直接把系统拉升到高水位可能瞬间把系统压垮。通过"冷启动"，让通过的流量缓慢增加，在一定时间内逐渐增加到阈值上限，给冷系统一个预热的时间，避免冷系统被压垮的情况。具体的例子参见 WarmUpFlowDemo。
匀速器（RuleConstant.CONTROL_BEHAVIOR_RATE_LIMITER）方式。这种方式严格控制了请求通过的间隔时间，也即是让请求以均匀的速度通过，对应的是漏桶算法。具体的例子参见 PaceFlowDemo。
这种方式主要用于处理间隔性突发的流量，例如消息队列。想象一下这样的场景，在某一秒有大量的请求到来，而接下来的几秒则处于空闲状态，我们希望系统能够在接下来的空闲期间逐渐处理这些请求，而不是在第一秒直接拒绝多余的请求。

首先，对于上面这个分类我是存疑的，原因是这个分类把限流算法以及限流后的处理手段混为一谈了。比如第一种方式以直接拒绝来命名，那么第二种冷启动的方式，超过qps之后，难道不是直接拒绝吗？

不过，本篇我们重点讨论的是限流算法，暂时先忽略这些细节。先看看限流器的接口定义TrafficShapingController，从它提供的能力来看，只是定义了请求是否能通过或被限流，并没有定义限流后的处理手段

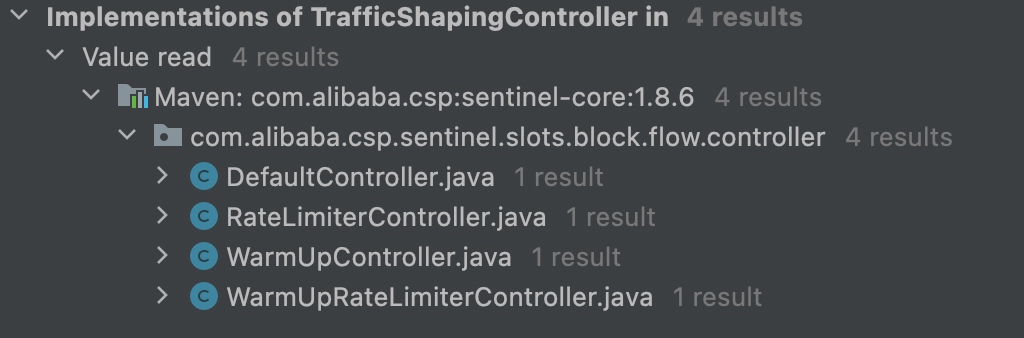

TrafficShapingController总共有4个实现类，除了官方文档里介绍的三个，还有一个RuleConstant.CONTROL_BEHAVIOR_WARM_UP_RATE_LIMITER。下面我们就逐一分析其实现原理

DefaultController

官方称为【直接拒绝】，不过从具体的实现上并看不出有“拒绝”的逻辑，被限流也只是返回false。拒绝那是上层的事情（虽然对false的场景，上层确实会处理成抛异常BlockException，从而拒绝请求。但是这对任何一个实现类都是一样的。）。另外，关于DefaultController这个限流器的命名也令人匪夷所思，一般都应该按照其特点命名，即使要把它作为默认的TrafficShapingController实现类，也不应该直接用Default来命名啊，难道是官方无法准确的描述其特征吗？我们来看看它的具体实现：

DefaultController的主逻辑很简单：根据限流的维度，从当前滑动窗口上的统计信息里取对应的统计值（qps或者并发数）。再结合本次请求需要获取的permits，来判断是否需要限流。

主逻辑看完让我们再来看看分支逻辑，这个是所有的实现类里唯一使用到方法签名里prioritized这个字段的地方。这段分支逻辑的含义是：当“高优”请求(prioritized=true)将要被限流时，可以提前锁定下一个时间窗口的permits（当然是下一个时间窗口没有被提前锁满的前提下），并阻塞等待到下个时间窗口即可放行。关于如何统计当前窗口上的请求数以及并发数，放到下一篇文章中再做分析。从这段“存在等待”的逻辑，官方描述的“直接拒绝”也是有失偏颇的。

RateLimiterController 匀速器

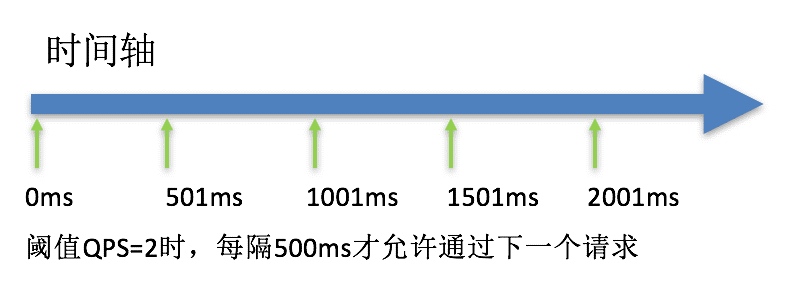

RateLimiterController可以理解是基于漏桶算法的实现，主要保证稳定的请求通行频率。这是唯一没有使用到滑动窗口统计信息的限流器，完全是一套自成体系的限流。核心变量只有一个：latestPassedTime，记录了最近一次请求通过的时间点。整个限流器都在保证按照1/count的速度来控制请求频率。每个请求进来都会根据本次需要获取的permits结合latestPassedTime算出能获取到这些permits的时间点，如果没到的话，就wait到这个时间点。另外还有一个maxQueueingTimeMs变量，可以理解为漏桶里最大的盛水量，超过之后就会拒绝。代码上比较简单，没有太多值得讲的地方。贴一张官方的示意图帮助理解：

WarmUpController 预热

这可能是Sentinel里最复杂的一种限流器了。据java doc描述它是基于Guava SmoothWarmingUp设计的，不过我整体看下来，感觉和前者还是有不少区别的。关于Guava SmoothWarmingUp的设计，你可以看我的另外一篇文章，里面有比较详细的分析。

这类限流器通过增加一个预热期，防止应用长时间没有请求导致很多资源（比如数据库连接都回收了）都没准备好。也就是说，越长时间没请求，那限流器允许通过的qps就越低。我基于Guava SmoothWarmingUp的图给WarmUpController也做了一张：

关于这张图，我还是强烈推荐你先看这篇文章里关于Guava SmoothWarmingUp的图形分析。这里只说WarmUpController的不同点：

coldFactor默认值为3，但并非硬编码，我们可以调整它的值。而Guava的硬编码为3。

限定条件不同，本图限定warmupPeriod/stablePeriod等于coldFactor - 1。而Guava的限定warmupPeriod=cooldownPeriod

虽然两者限定条件不同，但是说实话其中的数学原理我也不是非常理解，只能说尽可能的去理解作者的设计思路。我们只要知道，在限定条件下，能指导我们计算出warningToken以及maxToken的大小就可以了。

初始化预热参数

上图的代码表现如下，主要就是计算warningToken、maxToken和斜率slop，通过上图里梯形、矩形的面积计算：

预热的核心限流逻辑

初始化完成之后，我们再来看看判断是否限流的核心函数。逻辑结构还是比较清晰的：

根据当前时间和上次计算令牌的时间差补充storedTokens

根据桶内的storedTokens，结合上图来计算当时允许的qps

根据当前窗口已通过的qps来看此次请求是否被限流

storedTokens是怎么维护的

不过你仔细看了之后应该能发现它和Guava SmoothWarmingUp有个很大的区别：这里的请求通过之后并没有消耗storedTokens，它的值仅仅只是用来判断限流器忙闲程度的，但是既然不是通过请求消耗的，那又是怎么消耗的呢？storedTokens的维护逻辑在syncToken和coolDownTokens方法里：

填充逻辑

我们先看storedTokens的填充逻辑，只有两个场景才会触发填充：

之前的storedTokens小于warningToken

之前的storedTokens大于warningToken，但是上一个滑动子窗口的qps小于最冷时的qps

总感觉这块逻辑很诡异，也找不到任何的理论支撑，所以也只能研究到这里了。从测试结果来看，预热趋势肯定是有的，最终也能稳定在限定qps。

消耗逻辑

消耗逻辑也挺诡异的，为什么是减去前一个子窗口的请求数量？总感觉很不严谨。

WarmUpLimiterController 预热

这个和上面WarmUpController类似，唯一的区别是，当超过qps限制时，WarmUpLimiterController会wait到有“许可”，而不是直接拒绝。

总结

对于WarmUpController花了不少时间去理解，但是还是不太理解其写法和设计，网上找了一些文章感觉也没有讲得很清楚的，多数也是表示不理解。希望有理解的大佬能指点一二。

你应该注意到了，上面的4个限流器，其中3个都用到了node.passQps()去获取当前窗口上统计的qps。Sentinel有自成一套的统计机制，我们将在下一篇文章中重点分析。
