背景

近期产品提出了一个要支持内嵌图片的导入需求：创建教师需要上传身份证正反面照片，所以通过excel批量导入教师时也需要支持从excel里读取出对应图片。流程大致为：

把excel里的图片解析出来并上传到oss

导入记录并把图片列替换为对应的oss链接

具体的开发同学也实现了相应的需求，但是在生产环境运行的过程中，由于打开的文件描述符数量过高产生了告警。我们先铺垫一些关于内嵌图片的基础知识，再来分析出现问题的原因。

调研

经过简单的调研和实验，我们发现原生excel应该是不支持在单元格里内嵌图片的，它的图片都是浮动的，和单元格本身并没有什么关系，可以理解成两个图层，拿到对应的图片你都很难对应上是哪一行，可能只能通过计算坐标来判断。但是咱们的国货之光WPS竟然支持内嵌图片。而产品也是用的WPS，才提出的这个需求。

那这个需求我们就只需要考虑WPS内嵌图片即可。我们观察WPS内嵌图片的单元格，发现它其实是通过一个函数来实现的：

而同样的文件在MicroSoft Excel里打开，内嵌图片列无法正常显示，取而代之的是一串字符串：

似乎这个函数是WPS自定义的，并且通过第一个参数关联到了对应图片。

我们知道，xlsx本质上其实是个zip压缩包，我们把含有WPS内嵌图片的excel的后缀重命名为zip，然后解压出来看看里面的东西。当然你也可以直接使用vim命令观察。

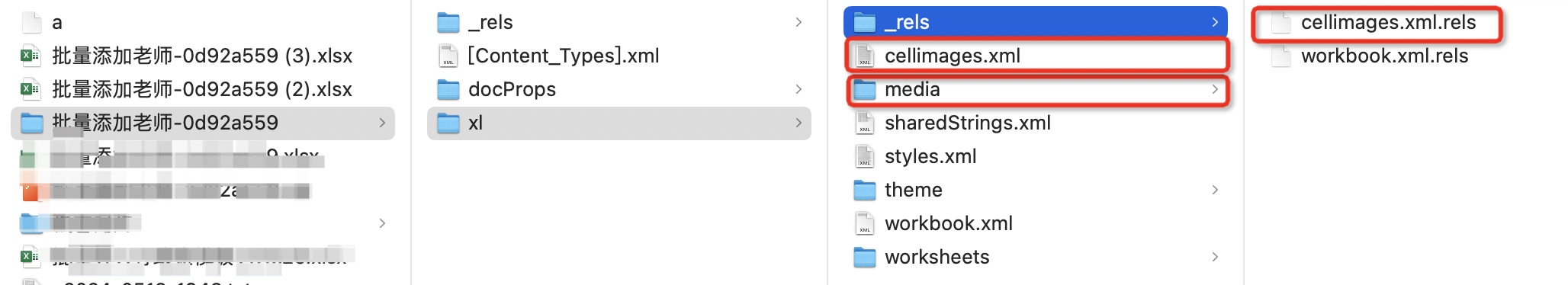

截图中标红的三处就是内嵌图片实现的关键：

xl/media目录

media目录下包含了所有的内嵌图片

xl/_rels/cellimages.xml.rels

xl/_rels/cellimages.xml.rels里记录了图片地址和RelationshipId的关系。

xl/cellimages.xml

xl/cellimages.xml里记录了RelationshipId和PicId之间的关系

PicId就是单元格里内嵌图片自定义函数的参数，通过PicId找到对应的图片地址（PicId -> RelationshipId -> 图片地址）

调研过程参考了这篇文章，并且也参考了大量的代码，然而原文中的代码对于资源释放存在问题，这也是导致文件描述符过高的原因。

问题分析

既然是文件描述符数量过高，那我们查看一下对应进程打开的文件描述符先，发现确实有不少未关闭的文件描述符。里面多数都是xlsx格式的文件，并且每个文件都被打开了多次，但是被打开的次数不完全一样。另外对应的文件都已经被deleted了。看起来就是虽然删除了文件，但是有引用没有释放。我们以其中一个xlsx文件为例看一下：

而这个导入任务的执行过程中，由于导入的文件是在OSS上的，我们会先把OSS上的文件下载到本地，生成临时的xlsx文件。从文件名以及文件描述符的创建时间都对得上：

❓

不过有2个文件描述符有点奇怪，创建时间分别是08:18和13:16，而其余都是在15:51，暂时还不清楚原因，不过这不是本篇文章的重点。

于是我去review了一下代码，初步找到了下面这段问题代码：

这里存在两个问题：

资源泄露：对于ZipFile和ZipInputStream都没有关闭，造成了资源泄露

重复打开文件：ZipFile和ZipInputStream都是通过同一个文件创建的，这是不必要的。ZipFile本身就可以用来获取ZipEntry的输入流，因此不需要同时使用ZipInputStream。

这也是造成此次文件描述符数量过高的原因，修复方案就不过多赘述了。因为Review过程中我还发现了一些其他的问题，所以这里并不打算基于原来的代码进行bugfix，准备重构一版本来彻底解决这些问题。

重构

除了上面描述的两个问题之外，原来的代码还存在如下几个问题：

我们团队解析Excel都使用EasyExcel，而这个需求的代码多数是直接复制过来的，所以也用了原文里的原生POI包解析的Excel，一是代码不够简洁可读性不低，二也不符合我们的规范。而了解了背后的原理之后，使用EasyExcel来处理内嵌图片也非常easy

尽量减少打开Zip包的次数，而不是每获取一个文件，都需要打开一次Zip包，并且尽量可以一次性获取更多的资源

尽量精简代码，增加可读性

重构之后的逻辑：

新增@WpsImage注解，用于在实体类上标注内嵌图片列

读取目标Excel里的两个xml文件，构造出id->图片地址的映射

使用EasyExcel读取目标Excel列

从@WpsImage注解的列上读取内嵌图片的文本信息（也就是=@_xlfn.DISPIMG("ID_49C5BB73DFE221E0BE39AA65A9284EAA",1)）

解析出图片id，再拿到图片的具体地址

把图片上传到OSS，拿到URL

把@WpsImage注解的列替换成URL

进行后续的导入流程

重构后的代码如下，基类是我们原本对基于Excel导入的封装，这个子类只是前置对于读取到的数据做了预处理，然后把处理后的结果交给原来的基类处理即可。

问题记录

在测试过程中，有几个问题让我比较疑惑，并且最终也没有找到令我信服的资料，特此记录一下。

ZipFile 文件描述符可复用？

这个是测试过程中发现的，第一次new ZipFile(fileName)会打开一个文件描述符，但是同样的文件再次new的时候，从系统层面观察，并没有发现创建新的文件描述符。

而FileInputStream，每new一次，都会打开一个文件描述符

ZipFile 文件描述符会自动回收？

这个也是在测试过程中发现的，创建ZipFile之后，不主动close，但是过一段时间从系统层面观察，竟然发现文件描述符不存在了

基于上面这两点，资源泄露时期任务执行完稳定之后的文件描述符的数量刚好等于zip包里图片的数量 + 2（2个xml文件）

容器内的文件描述符创建时间

由于我们的应用都是跑在Docker里的，我进入容器内查看，发现文件描述符的创建时间貌似和我进入容器的时间有关：
