背景

继前面的大字段全量更新（Full Update）之后，部分更新（Partial Update）它来了。注意，这里说的大字段更新指的都是溢出存储的大字段的更新。inline存储的大字段的更新起来没有什么特别之处，也没有太多可优化的地方。

我们先来回顾一下全量更新的做法：

会失效掉大字段关联的所有溢出页

判断更新后的值是否满足溢出条件

如果不满足直接inline存储
如果满足则创建新的溢出页来承载总之全量更新之后，老的溢出页全部都会失效。

而部分更新指的是，对于一个多页（大于1页）的溢出列的更新，我们可以只更新需要更新的页，其他页不会被失效，可以继续使用。

前置知识点

MySQL 8.0对于Uncompressed LOB的结构改造

前面的文章已经详细介绍过了，这里就不赘述了。

结构改造的主要目的是针对多页的溢出列，可以根据偏移量，快速定位到目标页。因为JSON的部分更新都是以key-value为维度进行更新的，所以根据key、value的偏移量定位到目标位置的性能对整体性能影响非常大。这个相信你继续往下了解了JSON字段的物理存储结构后会有一个更加清晰的理解。

部分更新的条件

使用Partial Update需满足以下条件：

被更新的列是JSON类型

使用JSON_SET，JSON_REPLACE，JSON_REMOVE进行UPDATE操作

输入列和目标列必须是同一列

变更前后，JSON文档的空间使用不会增加

JSON类型的存储结构

MySQL提供了一套将JSON字符串转为结构化二进制对象的存储方式，你可以参考源码json_binary.cc和json_binary.h进行学习。

一些重要对象的定义如下：

具体的，json会被转为二进制的doc对象存储于磁盘中。doc对象包含两个部分，type和value部分。其中type占1字节，可以表示14种类型：大的和小的json object类型、大的和小的 json array类型、literal类型（true、false、null三个值）、number类型（int6、uint16、int32、uint32、int64、uint64、double类型、utf8mb4 string类型和custom data（mysql自定义类型）。

value包含 object、array、literal、number、string和custom-data六种类型，与type 14种类型对应。

size，记录json列的大小，是完整二进制表示去掉开头type字段后的大小

object表示json对象类型，由6部分组成：object ::= element-count size key-entry* value-entry* key* value*，其中:

element-count表示对象中包含的成员（key）个数，在array类型中表示数组元素个数。
size表示整个json对象的二进制占用空间大小。小对象用2Bytes空间表示（最大64K），大对象用4Bytes表示（最大4G）
key-entry可以理解为一个用于指向真实key值的数组。本身用于二分查找，加速json字段的定位。
value-entry与key-enter功能类似，不同之处在于，value-entry可能存储真实的value值。

array表示json数组，array类型主要包含4部分。array ::= element-count size value-entry* value*

key-entry由两个部分组成：key-entry ::= key-offset key-length，其中:

key-offset：表示key值存储的偏移量，便于快速定位key的真实值。
key-length：表示key值的长度，用于分割不同key值的边界。长度为2Bytes，这说明，key值的长度最长不能超过64kb.

value-entry由两部分组成 value-entry ::= type offset-or-inlined-value，其中：

type表示value类型，如上文所示，支持14种基本类型，从而可以表示各种类型的嵌套。
offset-or-inlined-value：有两层含义，如果value值是literal类型或者是足够小的整数类型，可以存储于此，那么就存储数据本身，如果数据本身较大，则存储真实值的偏移用于快速定位。

key 表示key值的真实值，类型为：key ::= utf8mb4-data,这里无需指定key值长度，因为key-entry中已经声明了key的存储长度。同时，在同一个json对象中，key值的长度总是一样的。

此外还包含一些简单的基本类型，这里不再赘述，需要指出的是，在mysql中json的对象的存储也是层级存储，同时支持类型的嵌套，从value-entry类型的定义就可以看出，因为它包含了一个type字段，该字段和doc中的type是一样的。

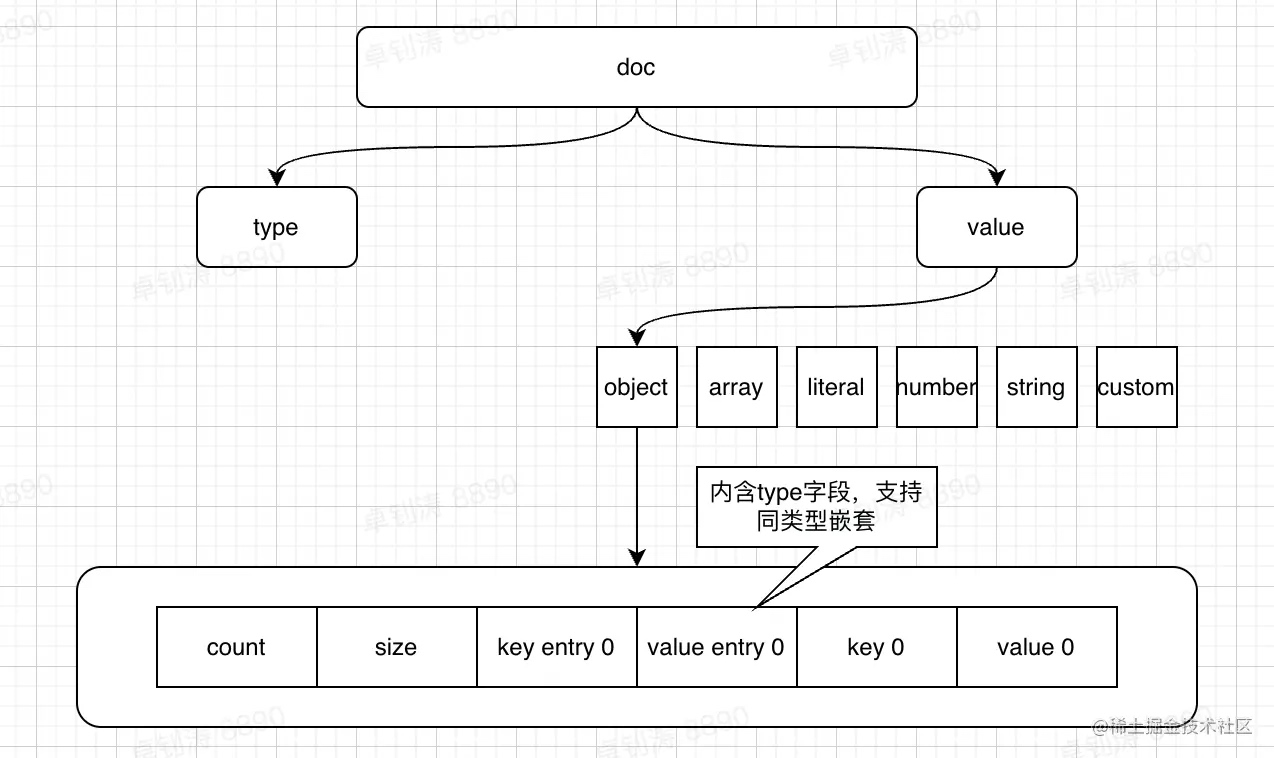

下图以json object类型为例，展示了doc的结构

下面我们再以二进制格式展示三种常见类型的结构（string、json object、json array）

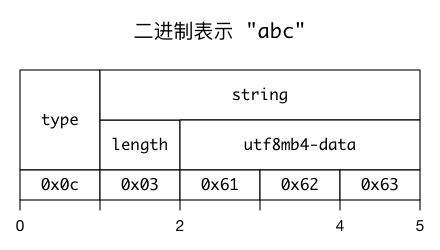

string

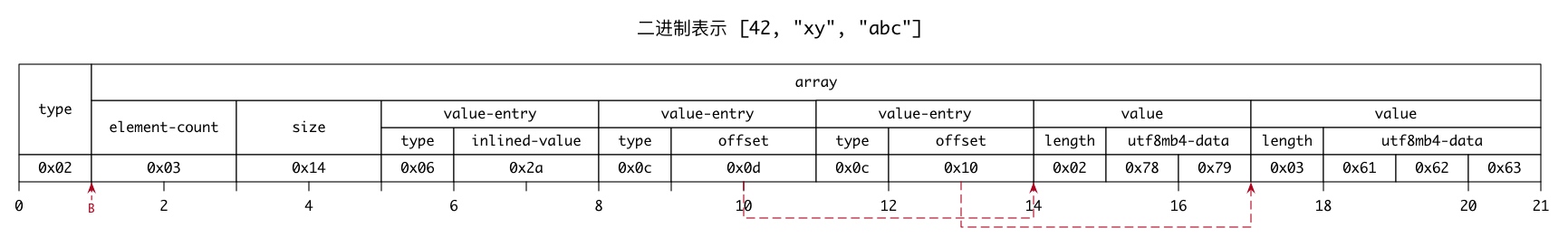

json array

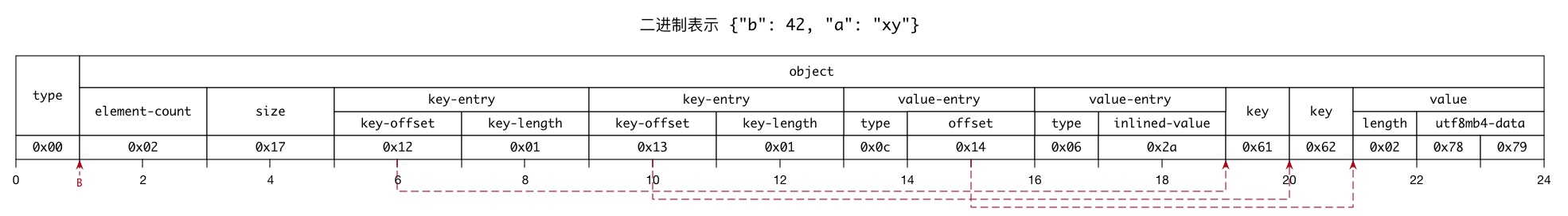

json object

为了能利用二分搜索快速定位键，存入数据库的JSON对象的键是被排序过的。

💡

doc对象的type只能是json array或者是json object，其余的type主要是用于描述数组元素或者是json object的value

JSON快速定位

上面的结构为JSON的快速定位打好了基础。现在假设我们要更新JSON的某个key-value，我们要做的就是二分查找key-entry，然后根据offset去找对应的key，比较后继续进行二分查找，直到找到对应的key或者二分查找结束。而Mysql 8.0对LOB页结构的调整就是通过增加索引结构来支持offset的快速定位。

找到了key-entry之后，value-entry和它是一一对应的，并且由于key-entry、value-entry、element-count、size都是固定大小并且位置顺序也一致，得到了key-entry就能很方便的计算出value-entry的偏移量，从而得到具体的value。

⚠️

需要注意，key-offset和value-offset不是相对于0位置而言的，更不是相对于记录offset所处的位置，而是相对于上图的B位置。所以key1的offset是18而不是19

实验

下面的实验，我们需要多次通过idb文件观察json的存储结构。无论inline存储还是溢出存储，json列的物理结构都是一样的。并且由于json是mysql层实现的, 所以字节序是小端 (innodb的基本上都是大端)。

💡

字节序和特定编码有关，只有码元超过1个字节的编码才有可能出现字节序问题，比如utf16、utf32

验证size和offset

直接观察上面ibd文件里json的二进制存储即可，可以看到offset都是相对于起始位置+1

这里记录的size是0x1a，十进制表示为26，而我们用json_storage_size查看发现存储空间是27，也证实了存储的size不包含type占用的1个字节

value的inline存储

可以看到，value在前，key在后，其实value是直接inline在了value-entry里。我们再试一个更大的整数

当整数(uint64)需要8个字节存储的时候，我们发现value不再inline存储。我又试了uint32，发现也不是inline存储的，所以临界点应该就是offset所占用的长度，小json是2个字节。感兴趣的朋友可以测试一下大json下的情况

关于length

key-length

key-length固定用2个字节表示，所以key的最大长度为2^16=65535。正常情况下这个长度肯定够用了，一般来讲key都是比较短的。

value-length

value-length并不是定长的，而是自己设计了一套变长的规则，源码里有相关注释：

每个字节的第一位被设计成了标识位，代表是否还要继续读取，真正的可用位数是7位（0～127），如下所示

单个字节最多表示127，2个字节最多表示128 * 127 + 127 = 16383，以此类推。

我们来看几个数字的表示：

10 -> 0a 128 -> 80 01 32897 -> 81 81 02

未溢出情况下的部分更新

这种情况和常规的varchar字段的更新表现基本一致，唯一不同的是，如果是缩短更新，从数据页上看并不会产生碎片空间，这个碎片空间是由json字段自己来维护的。可以通过JSON_STORAGE_SIZE和JSON_STORAGE_FREE来分别查看json字段的占用空间和碎片空间。

下面我们来做个实验

更新前后，我们来观察一下对应的数据页上的变化：

数据页上并没有产生碎片

这行数据的json字段的size从0x9601变成了0x03，0x9601按照前面介绍的规则换算成十进制1 * 128 + 16 + 6 = 150

通过JSON_STORAGE_FREE函数观察到json字段内部产生了148个字节的碎片空间

诶，不应该是147个字节吗？你注意看value-length，原本大于127需要2个字节表示，现在只需要一个字节，这里多释放了1个字节。

我们再尝试更新到和原来一样的大小：

看起来json字段内部管理的空间，先缩短再增长到原来大小这种情况是可以复用原空间的

溢出情况下的部分更新

MySQL 8.0主要是优化了溢出场景下JSON字段的部分更新，所以我们先让json字段溢出，再进行测试。由前面的文章可知，如下的表结构，字段name溢出的临界大小为8102，具体计算过程可见：用几个实验验证char、varchar和text的底层存储

溢出页只有一页

而根据json的存储格式，假设我们只存储一个键值对，算一下value能存多少，由于value的大小肯定超过128个字节，但是不可能大于8102，所以value-length为2

所以value的大小为8087时，会溢出。

溢出的情况下，对于碎片空间的复用和非溢出情况下不一样。好像只能复用前99个字节，达到100个字节后，就无法复用，会copy出一个新的溢出页，再在上面更新。

更新后的数据

再更新到99看看，确实还是在复用的

再更新到100，这个时候发现并没有复用老空间，而是增加了一个新的溢出页，并且内容看起来是从老的溢出页复制出来的，然后再在上面做更新，不知道为什么从100这个大小开始就没有办法复用原空间了，希望知道的朋友可以不吝赐教

溢出页有多页

部分更新要在多溢出页的情况下才能发挥其优势，并且json的key-value至少要有两个，因为我们想要只更新某个value所在的那些页。下面我们构建一个有2个溢出页的数据。根据前面的文章我们知道，溢出页首页可以存储的数据容量为15680。如果你想了解计算过程，可以阅读这篇文章——用几个实验验证char、varchar和text的底层存储

假设我们使用两个key-value，并且让json的元数据以及第一个value-length和value填满first page，那么第一个value的长度的计算公式如下：

然后我们再让第二个key-value填满第二个page，第二页的数据容量为16327，减去2个字节的value-length，那么第二个value的长度为16325。我们将记录插入表，并通过观察ibd文件验证符合预期

下面我们更新字段b的value，并且需要满足部分更新的4个条件

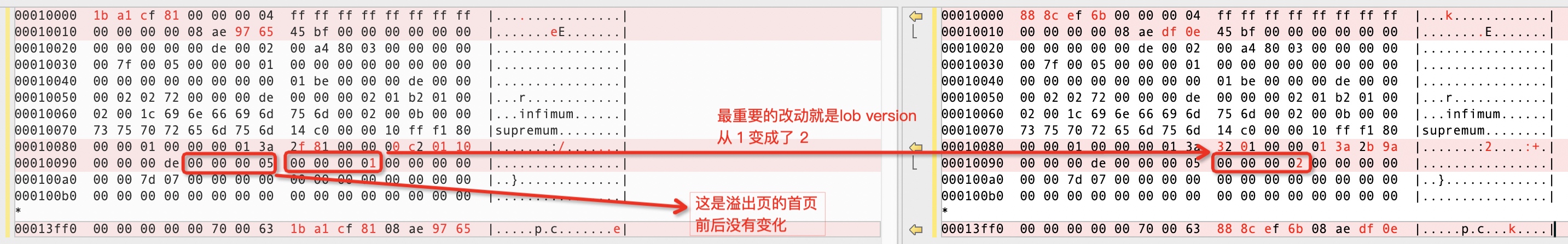

先看一下first page，因为有两个溢出页，所以也会有两个index entry，一开始用的就是前两个entry。而这次更新的是字段b，位于第二个溢出页，所以第二个溢出页会失效，并copy出第三个溢出页。第二个index entry也同样会失效，并创建出第三个index entry。

再看一下聚簇索引，上面保存的version信息也有更新

而整个LOB列的读取过程为：

先从聚簇索引中找出溢出页首页编号以及LOB版本号

读取溢出页首页，找到version匹配的index entry

如果version不匹配，则不能读取，要从这个不匹配的index entry的versions版本列表里读取匹配的版本。versions里存了历史版本列表。整个过程只用到了聚簇索引页里保存的版本、index entry里的版本。

偏移量	字节数	描述
OFFSET_PREV	6	Pointer to the previous index entry
OFFSET_NEXT	6	Pointer to the next index entry
OFFSET_VERSIONS	16	Pointer to the list of old versions for this index entry
OFFSET_TRXID	6	The creator transaction identifier.
OFFSET_TRXID_MODIFIER	6	The modifier transaction identifier
OFFSET_TRX_UNDO_NO	4	the undo number of creator transaction.
OFFSET_TRX_UNDO_NO_MODIFIER	4	The undo number of modifier transaction.
OFFSET_PAGE_NO	4	The page number of LOB data page
OFFSET_DATA_LEN	4	The amount of LOB data it contains in bytes.
OFFSET_LOB_VERSION	4	The LOB version number to which this index entry belongs.
